Привязки элементов управления


В отличие от версии 7.7, когда при масштабировании формы реквизиты диалога неконтролируемо "разбредались" по форме, в версии 8.0 для каждого реквизита диалога формы возможна настройка привязок границ к форме (простая привязка) и к расположенным рядом другим элементам управления (сложная привязка).

В диалоговом окне "Привязка границ для элемента управления", вызываемого из палитры свойств элемента управления из категории свойств "Расположение", можно на закладке "Простая" установить простые привязки объекта:

  • к границам;
  • к центру;
  • растягивать;
  • пропорционально.


При простой привязке элемент может быть привязан как к самой форме или панели, а также к элементам управления типа "Разделитель". При этом в список объекта включаются только те разделители, которые попадают в зону пересечения с привязываемым элементом.

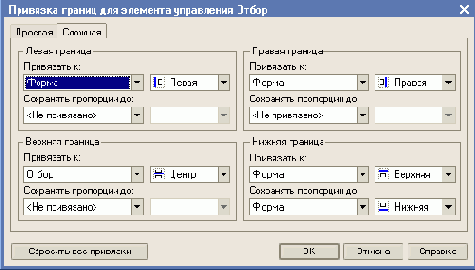

На закладке "Сложная" можно установить привязки каждой границы объекта, как к другим элементам, так и к границам формы. При создании новой формы, в её свойствах всегда установлено "Автоматическая привязка". Система автоматически настраивает правила привязок. Если в форме настройки привязок были настроены пользователем, то установка данного правила приведет к потере существующих настроек.

Включить режим просмотра привязок можно выбрав пункт главного меню "Форма - Показать привязки".

После настройки привязок можно проверить корректность параметров настройки с помощью запуска тестового варианта формы - меню "Форма" - "Проверить" или комбинации клавиш "Ctrl+R".

Появились маркеры положения элемента на форме, сигнализирующие о несовпадении координат по вертикали или горизонтали по отношению к ближайшим элементам управления. Наличие привязки показывается специальным маркером

, расположенным рядом с маркерами сторон элемента.

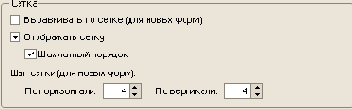

Включить режим выравнивания с помощью специальных маркеров можно через главное меню "Сервис", выбрав пункт "Параметры - Форма" и в области "Указатели" установив флажки.


Маркеры появляются, когда два элемента управления находятся в непосредственной близости друг от друга (зона в +16 пикселей от ближайшей границы установленного элемента).

Синие выравнивающие маркеры указывают желаемое направления перемещения элемента управления для выравнивания его по одной из границ соседнего элемента управления:


Красные выравнивающие маркеры указывают желаемое направления перемещения элемента управления в случае, когда он перекрывает другой элемент управления:


Также редактор поддерживает операции выравнивания, изменения размеров и порядка для группы элементов управления:

ВыравниваниеИзменение размера ЦентрированиеРаспределениеПорядок расположения






<
